Bodenmontiertes Photovoltaikpanel 4V Ost-West (4×4 vertikal – 2×2 Pfosten)

Bodenmontiertes Photovoltaikpanel 4V Ost-West (4×4 vertikal – 2×2 Pfosten)

Die bodenmontierte Solarpanel-Struktur 4V Ost-West ist eine komplexere Struktur als die zuvor beschriebene. Diese Struktur besteht aus vier vertikalen Säulen, die vier Reihen von Photovoltaik-Paneelen tragen, mit zwei tragenden Säulen in der Mitte der Struktur. Die Photovoltaik-Panele sind in entgegengesetzte Richtungen, in Ost-West-Richtung angeordnet, um die Stromproduktion am Morgen und Abend zu maximieren. Diese Struktur eignet sich ideal für mittlere und große Solarinstallationen, wie solche auf Gebäudedächern oder Solarparks.

SKU: SUN2000-50KTL-M3-1-1-1-1-1-1-1-1-1 Category:
Bodenmontierte Solarstrukturen brand alcon pv
Bodenmontiertes Photovoltaikpanel 4V Ost-West (4×4 vertikal – 2×2 Pfosten)

Die bodenmontierte Solarpanel-Struktur 4V Ost-West ist eine komplexere Struktur als die zuvor beschriebene. Diese Struktur besteht aus vier vertikalen Säulen, die vier Reihen von Photovoltaik-Paneelen tragen, mit zwei tragenden Säulen in der Mitte der Struktur. Die Photovoltaik-Panele sind in entgegengesetzte Richtungen, in Ost-West-Richtung angeordnet, um die Stromproduktion am Morgen und Abend zu maximieren. Diese Struktur eignet sich ideal für mittlere und große Solarinstallationen, wie solche auf Gebäudedächern oder Solarparks.

Vorteile der bodenmontierten Solarpanel-Struktur 4V Ost-West:

Diese Art von Struktur wird verwendet, um kleine, mittlere und große Photovoltaik-Panele zu unterstützen.

Das Ost-West-Panelmontagesystem ist revolutionär und bietet folgende Vorteile:

  • Auf der gleichen Landfläche können 50-70% mehr Photovoltaik-Panele installiert werden
  • Es ist keine verlorene Landfläche für die Beschattungszone erforderlich
  • Die Wechselrichter sind nicht maximal belastet und die Kabel überhitzen nicht
  • Die Produktion ist besser über den Tag verteilt im Vergleich zur glockenförmigen Produktion von südgerichteten Systemen.

Vorteile der bodenmontierten Solarpanel-Struktur 4V Ost-West:

  • Kompatibel mit jedem Modell von Photovoltaik-Panele
  • Große und imposante Struktur
  • Geringere Staubansammlungsrate auf den Solarmodulen im Vergleich zu 3V, 2V oder 1V Strukturen
  • Kurze Lieferzeit von 15 Tagen zur Baustelle
  • Schnelle Installation, die zu niedrigeren Arbeitskosten führt
Schneewiderstand

Schneewiderstand von bis zu 300 kg/m2

Windwiderstand

Windwiderstand bis zu 70 kPa/m2.

Seismischer Widerstand

Widerstand gegen Bodenbeschleunigungen (seismische Aktivität) von bis zu 0,34 g.

Typ

Das Metallstrukturmodell verfügt über die Installation von Solarpanelen in einem 4V-Ost-West-Layout, mit 4 Paneelen, die vertikal auf einer ostseitigen Steigung montiert sind, und 4 Paneelen, die vertikal auf einer westseitigen Steigung montiert sind.

Neigungswinkel von 7-10 Grad.
Bauweise

Die Struktur ist aus feuerverzinktem Stahl S235-S355 ZN 275 hergestellt.

Montagepfosten: 4 Pfosten (2x2).
Montagezeit

Die Installation kann innerhalb von 15 Tagen für eine installierte Kapazität von 1000 kWp abgeschlossen werden.

Einbauverfahren

Die Fundamentmethode erfolgt durch Rammen oder in speziellen Fällen durch Betonpfähle

Basierend auf dem geotechnischen Bericht kann die Fundamenttiefe für die Pfosten berechnet und Bodentests durchgeführt werden, um die Verankerungsstärke der Pfosten zu bestimmen.

Beobachtungen

Diese Struktur kann auf jedem Geländetyp installiert werden.

Die bodenmontierte Photovoltaik-Panel-Struktur 4V Ost-West ist komplexer als die zuvor beschriebene Struktur. Diese Struktur besteht aus vier vertikalen Säulen, die vier Reihen von Photovoltaik-Paneelen tragen, mit zwei Stützpfosten in der Mitte der Struktur. Die Photovoltaik-Panele sind in entgegengesetzte Richtungen, Ost-West, angeordnet, um die Produktion von elektrischer Energie während der Morgen- und Abendstunden zu maximieren. Diese Struktur eignet sich ideal für mittlere und große Solarinstallationen, wie solche auf Gebäudedächern oder in Solarparks. Die Struktur ist so konzipiert, dass sie eine sichere und stabile Unterstützung für Photovoltaik-Panele bietet, damit sie extremen Wetterbedingungen standhalten kann.

Die Installation der Struktur erfolgt durch Fixierung der Pfosten im Boden unter Verwendung von Batterien oder Betonpfählen, um die Stabilität der Struktur zu gewährleisten. Zusätzlich kann die Struktur mit Ankern ausgestattet werden, um bei starkem Wind oder anderen extremen Wetterbedingungen mehr Stabilität zu bieten. Abhängig von der Größe und Form der Photovoltaik-Panele kann die Struktur maßgeschneidert werden, um perfekt mit der Solarinstallation zusammenzupassen. Darüber hinaus kann die Struktur mit einem Verkabelungssystem und Zubehör ausgestattet werden, um die Photovoltaik-Panele mit dem vorhandenen elektrischen System zu verbinden.

Die Montagestruktur für Photovoltaik-Panele ist so konzipiert, dass die Verwendung von Kabelkanälen bei der Installation vermieden werden kann.

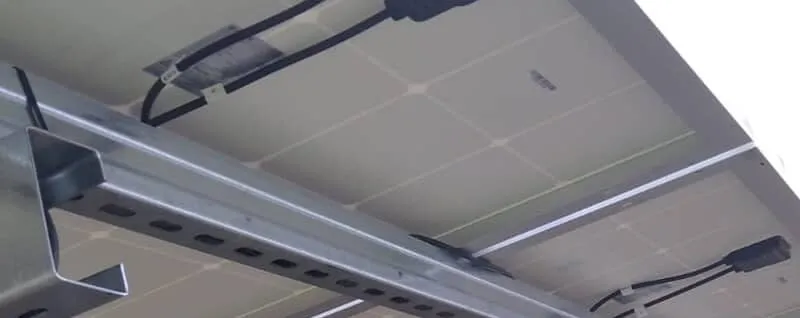

Die in den Photovoltaik-Strukturen verwendeten Paneele sind so konzipiert, dass sie die 6mm2 Solarleitungen für den Gleichstromtransport tragen können. Die Struktur der Photovoltaik-Paneele ist clever mit Profilen gestaltet, die auch als Kabelträger dienen und den Transport der 6mm2 DC-Solarleitungen gewährleisten. Diese intelligente Konstruktion reduziert die Kosten für die elektrische Installation erheblich, indem sie auf einen zusätzlichen metallischen Kabelträger verzichtet.

Solar Montagestrukturen - Die Struktur Von Photovoltaik-Modulen Besteht Aus Kabelkanalprofilen.
Installation der bodenmontierten Photovoltaik-Panel-Struktur 4V Ost-West (4x4 vertikal - 2x2 Pfosten):
